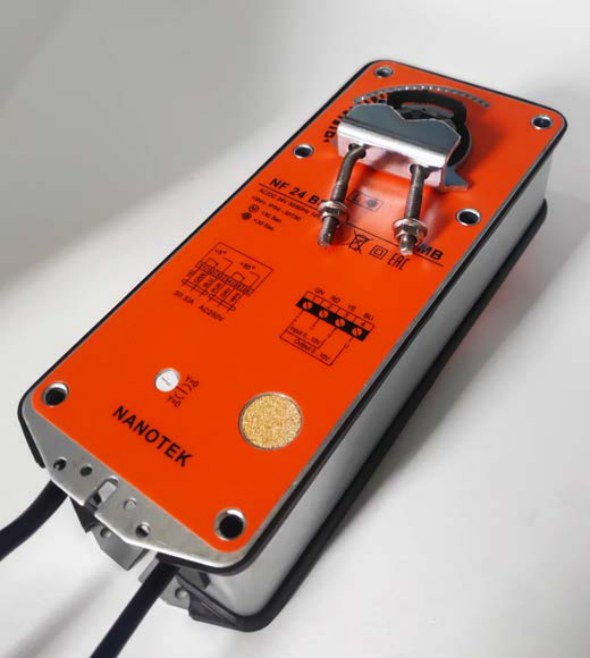

Электропривод Нанотек NF 24 BS (15 Нм)

Электроприводы Nanotek NF24 BS и крутящим моментом двигателя и пружины в 15Нм предназначены для управления воздушными клапанами и заслонками систем вентиляции. Привод Нанотек NF24 BS имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 1.5-2м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).

Особенности Nanotek NF24 BS:

• Крутящий момент - 15 Нм
• Номинальное напряжение - 24 В
• Управление: Пропорциональное(0-10В),0(2).10VDC/0(4).20mA
• Наличие вспомогательного переключателя: есть
• Винтовое клеммное соединение
• Возможность выбрать угол поворота

Комплект поставки

Электропривод с термодатчиком – 1 шт., Ключ для ручного управления/тестирования привода – 1 шт., Упаковка – 1 комплект.

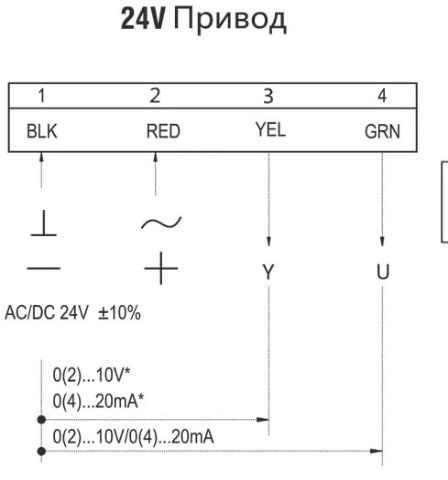

Схема подключения

Важно! Чрезмерное усилие при ручном управлении может привести к поломке механизма ручного стопа. Запрещено ручное управление приводом, когда пружина возвращает заслонку.

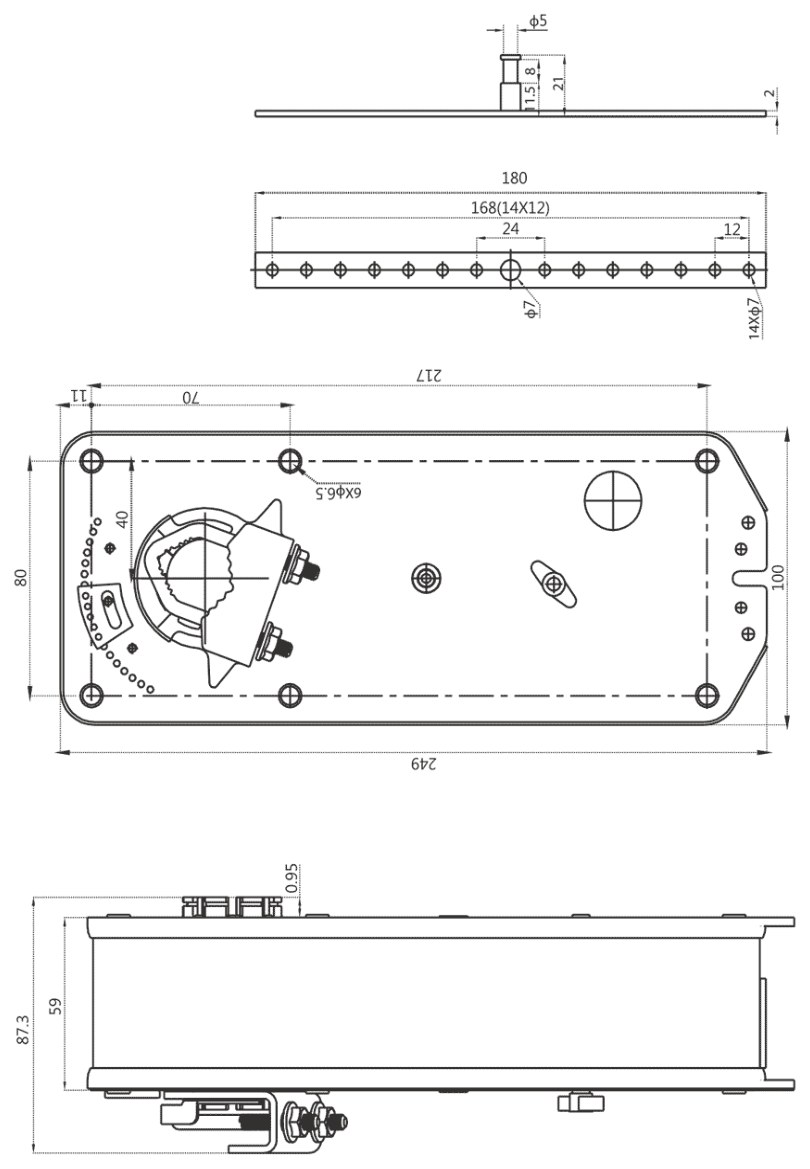

Размеры
