Центробежные взрывозащищенные вентиляторы RFTX

Центробежные взрывозащищенные вентиляторы RFTX

Центробежные взрывозащищенные вентиляторы типа RFТХ оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки и выпускаются с односторонним всасыванием. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель с рабочим колесом и корпусом вентилятора установлен на кронштейне, который позволяет быстро и просто закрепить вентилятор на стене, потолке или другом основании. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности в соответствии с требованиями 2ExeIIТ3 Х.

Установка

Вентиляторы можно устанавливать в любом положении. При вертикальном монтаже необходимо обеспечить защиту вентиляторов от попадания посторонних предметов со степенью IP 10 для выхода, а при горизонтальном монтаже IP 20 для входа.

Регулирование скорости

Регулирование скорости вентиляторов не допускается.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары

Гибкие вставки, глушитель, хомуты, другие вентиляционные принадлежности.

Технические характеристики

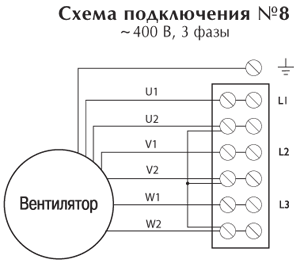

Тип вентилятора	Напря-жение, В/Гц	Ном. мощн., Вт	Ток, А	Частота вращ., об/мин	Макс. t, °C	Исполнение	Вес, кг		Схема эл. подкл.
RFTX 140 A	400/50	110	0,52	1300	40	правое	7,3	2ExeIIТ3 Х	8
RFTX 140 C	400/50	300	0,53	2810	40	правое	7,3	2ExeIIТ3 Х	8
RFTX 160 A	400/50	143	0,53	1300	40	правое	7,9	2ExeIIТ3 Х	8
RFTX 160 C	400/50	590	0,97	2740	40	правое	9,5	2ExeIIТ3 Х	8
RFTX 200 A	400/50	270	0,60	1300	40	правое	9,1	2ExeIIТ3 Х	8
RFTX 200 B	400/50	388	0,79	1380	40	правое	10,7	2ExeIIТ3 Х	8
RFTX 200 C	400/50	385	0,79	1380	40	правое	11,0	2ExeIIТ3 Х	8

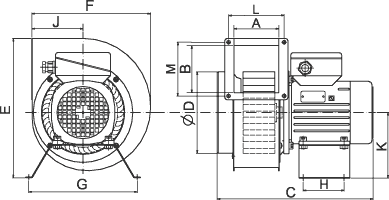

Размеры, мм

Тип вентилятора	A	B	C	D	E	F	G	H	J	K	L	M
RFTX 140 A	94	90	284	160	266	218	193	71	98	122	117	105
RFTX 140 C	94	90	284	160	266	218	193	71	98	122	117	105
RFTX 160 A	88	92	286	160	267	233	193	71	100	122	109	105
RFTX 160 C	88	92	305	160	272	233	213	80	100	128	109	105
RFTX 200 A	89	156	292	200	399	320	241	71	135	169	109	250
RFTX 200 B	89	156	312	200	399	320	262	80	135	169	109	250
RFTX 200 C	119	156	342	200	399	320	262	80	135	169	139	250

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
